| Número do modelo: | JC4827B043N |
| MOQ: | 500 |
| preço: | ￥45/pcs |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000PCS/day |

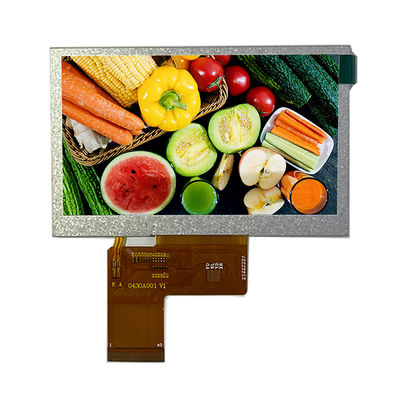

4,3 polegadas sem o módulo brilhante 40PIN RGB da exposição de TFT lcd do motorista 350 de Touch480xRGBx272 ILI6485A
JC4827B043N é um módulo ativo do LCD da matriz da cor que incorpora o silicone amorfo
TFT (transistor de filme fino). É composto de um painel de TFT LCD da cor, do motorista IC, do FPC e de uma unidade clara traseira. A área de exposição do módulo contém 480X272pixels. Este produto concorda com o critério ambiental de RoHS
Parâmetro
| Tamanho do LCD | 4,3 polegadas (diagonal) |
| Tipo do LCD | TFT |
| Definição | 800x480 |
| Tamanho do módulo | 105.45x67.2x3mm |
| Área ativa | 95.04x53.856mm |
| Passo do pixel | . |
| Sentido de vista | Livre |
| Luminoso | Diodo emissor de luz |
| Motorista IC | TBA |
| Temperatura de armazenamento | -30 a +70 |
| 1 | LEDK | MOTORISTA DO DIODO EMISSOR DE LUZ | Cátodo do luminoso. | - |
| 2 | LEDA | MOTORISTA DO DIODO EMISSOR DE LUZ | Ânodo do luminoso. | - |
| 3 | Terra | FONTE DO PWR | Terra do poder. | - |
| 4 | VCC | FONTE DO PWR | Fonte de alimentação para o circuito digital. | - |
| 5-12 | R0-R7 | I/O | Ônibus de dados vermelho do sinal. | GND/IOVCC |
| 13-20 | G0-G7 | I/O | Ônibus de dados do sinal verde. | GND/IOVCC |
| 21-28 | B0-B7 | I/O | Ônibus de dados azul do sinal. | GND/IOVCC |
| 29 | Terra | FONTE DO PWR | Terra do poder. | - |
| 30 | PCLK | I/O | Sinal de pulso de disparo do ponto. | - |
| 31 | DISP | I/O | Controle de exposição/seleção modo à espera. | GND/IOVCC |
| 32 | HSYNC | I/O | Entrada da sincronização horizontal. | GND/IOVCC |
| 33 | VSYNC | I/O | Entrada da sincronização vertical. | GND/IOVCC |
| 34 | DE | I/O | Os dados permitem o sinal. | GND/IOVCC |
| 35 | NC | - | Nenhum conecte. | - |
| 36 | Terra | FONTE DO PWR | Terra do poder. | - |
| 37 | XL | - | O TP deixou o sinal. | - |
| 38 | YD | - | TP abaixo do sinal. | - |
| 39 | XR | - | Sinal do direito do TP. | - |
| 40 | YU | - | TP acima do sinal. | - |
