| Número do modelo: | JC2432B024R |
| MOQ: | 500 |
| preço: | ￥38/pcs |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |
Com uma vasta gama de módulos padrão e personalizados do LCD e do TFT, LUMINOSO. Nós oferecemos aos clientes as soluções e as tecnologias seridas melhor para as aplicações. Nossos produtos foram aplicados em uma vasta gama de indústrias que incluem dispositivos financeiros, equipamento do medidor da energia, máquinas do registro, processadores fiscais, dispositivos portáteis, soluções inteligentes da casa, facilidades médicas e o equipamento industrial.

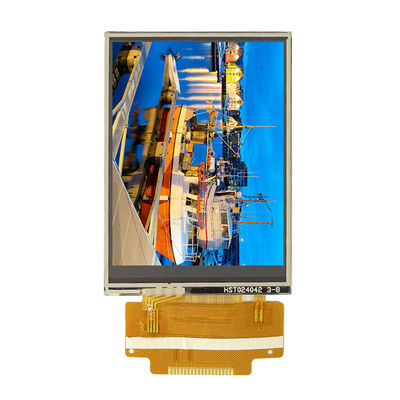

2,4 tela de exposição do LCD ILI9341V TFT LCD da polegada. Fonte de alimentação de DC de tensão de funcionamento 3,3 V, definição 240*320 da microplaqueta ILI9341V da movimentação (pixel). dimensão 60,26 (L) X42.72 do esboço (W) X2.20 (H) milímetro, hora do 12:00 do TN do ângulo de visão, relação 4-wire SPI do módulo
| Nome | Parâmetro |
| SKU | JC2432A024R |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Toque da resistência |
| Tamanho da tela | 2,4 (polegada) |
| Tipo | TFT |
| Motorista IC | ILI9341V |
| Definição | 240*320 (pixel) |
| Relação do módulo | 4-wire SPI |
| Área ativa | 48,96 (L) X36.72 (W) MILÍMETRO |
| Dimensão externo | 60,26 (L) X42.72 (W) X2.20 (H) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 12:00 |
| Peso do produto (contenção do pacote) | 20 (g) |
| Número | Pin Label | Pin Description |
| 1 | Terra | Terra do poder |
| 2 | RESTAURAÇÃO | O LCD restaurou o sinal, restauração de baixo nível |
| 3 | LCC | Sinal de pulso de disparo |
| 4 | D/C | Seleção L dos dados da instrução: Instrução H: Dados |
| 5 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 6 | SDA | Transmissão de dados do controle |
| 7 | SDO | Saída de dados do controle |
| 8 | Terra | Terra do poder |
| 9 | VCC | entrada de poder 2.8~3.3V |
| 10 | LEDA | Extremo positivo do diodo emissor de luz do luminoso |
| 11 | K1 | Extremo negativo do diodo emissor de luz do luminoso |
| 12 | K2 | Extremo negativo do diodo emissor de luz do luminoso |
| 13 | K3 | Extremo negativo do diodo emissor de luz do luminoso |
| 14 | K4 | Extremo negativo do diodo emissor de luz do luminoso |
| 15 | XL | Linha central do toque x |
| 16 | YU | Linha central do toque y |
| 17 | XR | Linha central do toque x |
| 18 | YU | Linha central do toque y |
