| Número do modelo: | JC2432A024N |
| MOQ: | 500 |
| preço: | ￥33/pcs |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |
| Nome | Parâmetro |
| SKU | JC2432A024N |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Sem toque |
| Tamanho da tela | 2,4 (polegada) |
| Tipo | TFT |
| Motorista IC | ILI9341V |
| Definição | 240*320 (pixel) |
| Relação do módulo | 4-wire SPI |

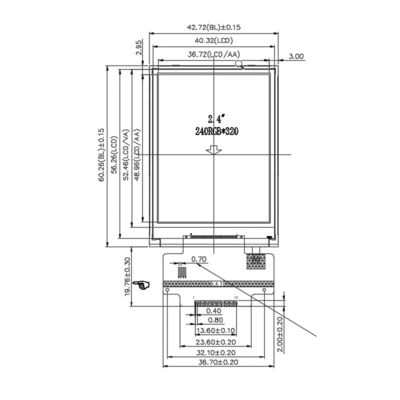

| Área ativa | 48,96 (L) X36.72 (W) MILÍMETRO |
| Dimensão externo | 60,26 (L) X42.72 (W) X2.20 (H) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 12:00 |
| Peso do produto (contenção do pacote) | 15 (g) |
| Número | Pin Label | Pin Description |
| 1 | Terra | Terra do poder |
| 2 | RESTAURAÇÃO | O LCD restaurou o sinal, restauração de baixo nível |
| 3 | LCC | Sinal de pulso de disparo |
| 4 | D/C | Seleção L dos dados da instrução: Instrução H: Dados |
| 5 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 6 | SDA | Transmissão de dados do controle |
| 7 | SDO | Saída de dados do controle |
| 8 | Terra | Terra do poder |
| 9 | VCC | entrada de poder 2.8~3.3V |
| 10 | LEDA | Extremo positivo do diodo emissor de luz do luminoso |
| 11 | K1 | Extremo negativo do diodo emissor de luz do luminoso |
| 12 | K2 | Extremo negativo do diodo emissor de luz do luminoso |
| 13 | K3 | Extremo negativo do diodo emissor de luz do luminoso |
| 14 | K4 | Extremo negativo do diodo emissor de luz do luminoso |
| 15 | XL | Linha central do toque x |
| 16 | YU | Linha central do toque y |
| 17 | XR | Linha central do toque x |
| 18 | YD | Linha central do toque y |
