| Número do modelo: | JC3248R035R |
| MOQ: | 50PCS |
| preço: | ￥55/PCS |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000PCS/day |

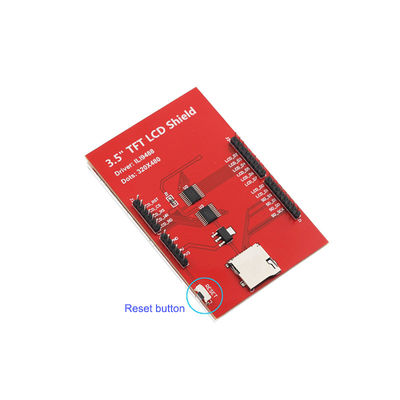

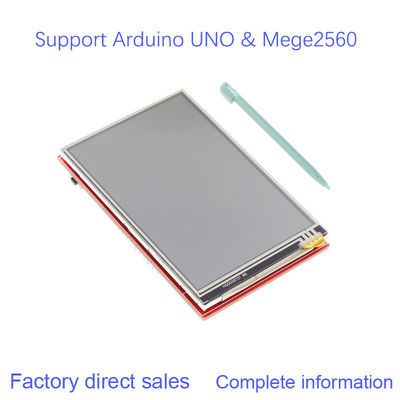

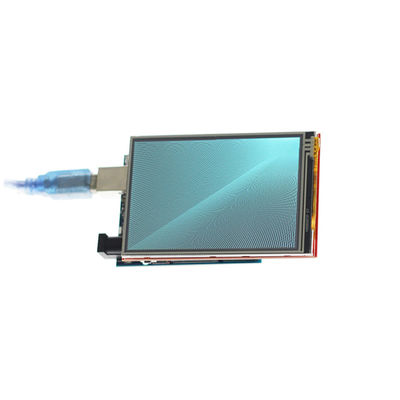

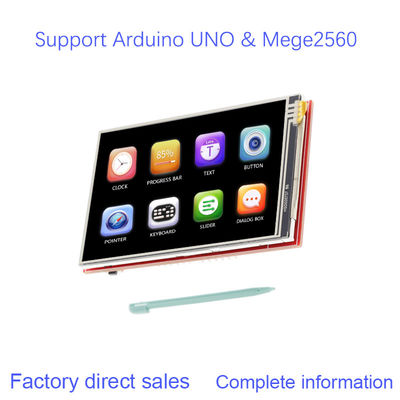

Este módulo do tela táctil com alta resolução pode alcançar 480 x 320, e a ranhura para cartão do TF (SD) é projetada na parte de trás da placa, de modo que você possa facilmente introduzir o cartão. O tela táctil usa o toque da resistência, e a microplaqueta do toque é XPT2046, que é muito sensível e conveniente de se usar. Há uma microplaqueta da conversão nivelada na placa, que pode diretamente ser introduzida com o cartão-matriz do arduino. O controlador do defeito é ili9488. Você pode igualmente contactar-nos para personalizar outros tipos de toque. Nós fornecemos um grande número programas de amostra para que os clientes transfiram e aprendam.
| Nome | Parâmetro |
| SKU | JC3248R035R |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Toque Resistive |
| Tamanho da tela | 3,5 (polegada) |
| Tipo | TFT |
| Motorista IC | ILI9488 |
| Definição | 480*320 (pixel) |
| Relação do módulo | relação paralela de 8 bits |
| Área ativa | 73.44*48.96 (milímetro) |

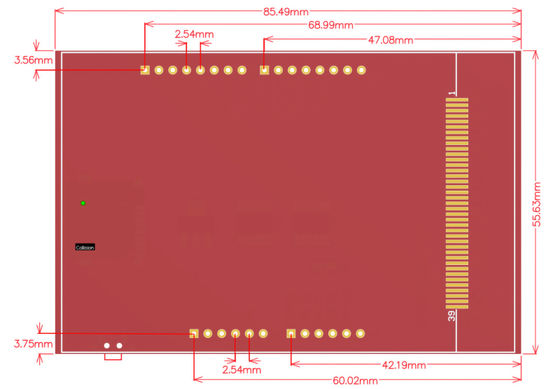

| Tamanho do PWB do módulo | 85.49*55.63 (milímetro) |
| Temperatura de funcionamento | -20℃~70℃ |
| Temperatura de armazenamento | -40℃~70℃ |
| Tensão de funcionamento | 5V/3.3V |
| Consumo de potência | TBD |
| Peso do produto (contenção do pacote) | 44g (tenha o tela táctil), 55g (não tenha nenhum tela táctil) |
| Número | Pin Label | Pin Description |
| 1 | LCD_RST | Sinal de restauração do ônibus do LCD, restauração de baixo nível |
| 2 | LCD_CS | O sinal seleto da microplaqueta do ônibus do LCD, de baixo nível permite |
| 3 | LCD_RS | de baixo nível: comando, nível elevado: dados |
| 4 | LCD_WR | O ônibus do LCD escreve o sinal |
| 5 | LCD_RD | O ônibus do LCD leu o sinal |
| 6 | Terra | Terra do poder |
| 7 | 5V | entrada de poder 5V |
| 8 | 3V3 | a entrada de poder 3.3V, este pino pode ser desligada |
| 9 | LCD_D0 | Dados de 8 bits Bit0 do LCD |
| 10 | LCD_D1 | Dados de 8 bits Bit1 do LCD |
| 11 | LCD_D2 | Dados de 8 bits Bit2 do LCD |
| 12 | LCD_D3 | Dados de 8 bits Bit3 do LCD |
| 13 | LCD_D4 | Dados de 8 bits Bit4 do LCD |
| 14 | LCD_D5 | Dados de 8 bits Bit5 do LCD |
| 15 | LCD_D6 | Dados de 8 bits Bit6 do LCD |
| 16 | LCD_D7 | Dados de 8 bits Bit7 do LCD |
| 17 | SD_SS | O sinal seleto da microplaqueta do ônibus de SPI do cartão do SD, de baixo nível permite |
| 18 | SD_DI | Sinal do ônibus MOSI de SPI do cartão do SD |
| 19 | SD_DO | Sinal do MISO do ônibus de SPI do cartão do SD |
| 20 | SD_SCK | Sinal de pulso de disparo do ônibus de SPI do cartão do SD |
