| Número do modelo: | JC2432R028R |
| MOQ: | 50PCS |
| preço: | ￥45/PCS |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000PCS/day |

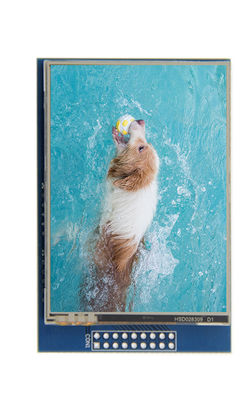

um toque Resistive 240*320 2,8" de 2,8 polegadas módulo de TFT LCD visualização o controlador ILI9341 para a placa de Arduino UNO MEGA2560
Forneça 51 MCU, stm32 MCU, programa de amostra de Arduino
Descrição do produto
| Nome | Parâmetro |
| SKU | JC2432R028R |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Toque Resistive |
| Tamanho da tela | 2,8 (polegada) |
| Tipo | TFT |
| Motorista IC | ILI9341 |
| Definição | 240*320 (pixel) |
| Relação do módulo | relação paralela de 8 bits |
| Área ativa | 43.2*57.6 (milímetro) |
| Tamanho do PWB do módulo | 52.70*78.22 (milímetro) |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 5V/3.3V |
| Consumo de potência | TBD |
| Peso do produto (contenção do pacote) | 44 (g) |
| Número | Pin Label | Pin Description |
| 1 | LCD_RST | Sinal de restauração do ônibus do LCD, restauração de baixo nível |
| 2 | LCD_CS | O sinal seleto da microplaqueta do ônibus do LCD, de baixo nível permite |
| 3 | LCD_RS | de baixo nível: comando, nível elevado: dados |
| 4 | LCD_WR | O ônibus do LCD escreve o sinal |
| 5 | LCD_RD | O ônibus do LCD leu o sinal |
| 6 | Terra | Terra do poder |
| 7 | 5V | entrada de poder 5V |
| 8 | 3V3 | a entrada de poder 3.3V, este pino pode ser desligada |
| 9 | LCD_D0 | Dados de 8 bits Bit0 do LCD |
| 10 | LCD_D1 | Dados de 8 bits Bit1 do LCD |
| 11 | LCD_D2 | Dados de 8 bits Bit2 do LCD |
| 12 | LCD_D3 | Dados de 8 bits Bit3 do LCD |
| 13 | LCD_D4 | Dados de 8 bits Bit4 do LCD |
| 14 | LCD_D5 | Dados de 8 bits Bit5 do LCD |
| 15 | LCD_D6 | Dados de 8 bits Bit6 do LCD |
| 16 | LCD_D7 | Dados de 8 bits Bit7 do LCD |
| 17 | SD_SS | O sinal seleto da microplaqueta do ônibus de SPI do cartão do SD, de baixo nível permite |
| 18 | SD_DI | Sinal do ônibus MOSI de SPI do cartão do SD |
| 19 | SD_DO | Sinal do MISO do ônibus de SPI do cartão do SD |
| 20 | SD_SCK | Sinal de pulso de disparo do ônibus de SPI do cartão do SD |
