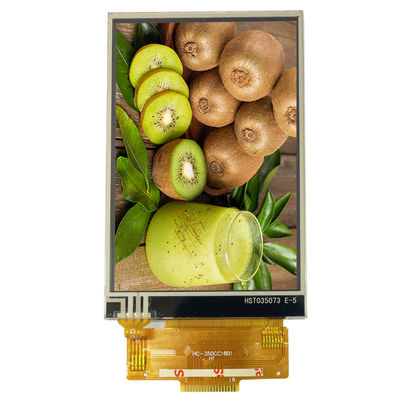

| Número do modelo: | JC3248A035R-1 |
| MOQ: | 500 |
| preço: | ￥39/pcs |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |
| Nome | Parâmetro |
| SKU | JC3248A035N-1 |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Toque da resistência |
| Tamanho da tela | 3,5 (polegada) |
| Tipo | TFT |
| Motorista IC | ST7796 |
| Definição | 320*480 (pixel) |
| Relação do módulo | 4-wire SPI |
| Área ativa | 73,44 (L) X48.96 (W) MILÍMETRO |
| Dimensão externo | 85,5 (L) X54.94 (W) X3.90 (H) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 12:00 |
| Peso do produto (contenção do pacote) | 30 (g) |
| Número | Pin Label | Pin Description |
| 1 | Terra | Terra do poder |
| 2 | RESTAURAÇÃO | O LCD restaurou o sinal, restauração de baixo nível |
| 3 | LCC | Sinal de pulso de disparo |
| 4 | RS | Seleção L dos dados da instrução: Instrução H: Dados |
| 5 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 6 | SDA | Transmissão de dados do controle |
| 7 | SDO | Saída de dados do controle |
| 8 | Terra | Terra do poder |
| 9 | VCC | entrada de poder 2.8~3.3V |
| 10 | LEDA | Extremo positivo do diodo emissor de luz do luminoso |
| 11 | K1 | Extremo negativo do diodo emissor de luz do luminoso |
| 12 | K2 | Extremo negativo do diodo emissor de luz do luminoso |
| 13 | K3 | Extremo negativo do diodo emissor de luz do luminoso |
| 14 | K4 | Extremo negativo do diodo emissor de luz do luminoso |
| 15 | XL | Linha central do toque x |
| 16 | YU | Linha central do toque y |
| 17 | XR | Linha central do toque x |
| 18 | YU | Linha central do toque y |
