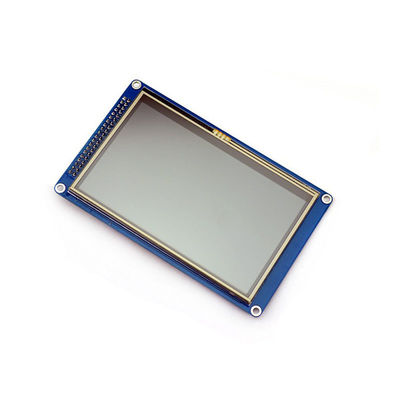

4.3inch sem toque 4,3" módulo do LCD TFT da tela de exposição de 480*272 SSD1963 TFT
1. a tela a alta definição da cor 4.3-inch, projeção a cores do apoio 16BIT RGB 65K, indica cores ricas
2. Tela do TN do apoio com 480x272 definição, efeito claro da exposição
3. Interruptor paralelo de 16 bits do ônibus do apoio, velocidade rápida da transmissão
4. FLASH de SPI do apoio
5. Vem com ranhura para cartão do SD, apoia a expansão do cartão do SD
6. Métodos de controle do luminoso do apoio três (luz constante, controle de GPIO, controle de PWM)
7. Forneça programas de amostra para as plataformas STM32 e C51
8. padrões do processo da Militar-categoria, trabalho estável a longo prazo
9. Forneça o suporte laboral para motoristas subjacentes
Cor da exposição: Cor de RGB565 65K
Tamanho: 4,3 (polegada)
Tipo: TFT
Microplaqueta do motorista: nenhuns
Definição: TN: 480x272 (pixel)
Relação do módulo: porta paralela de 16 bits
Tipo do tela táctil: Sem toque
Área de exposição eficaz (área do AA): 95.04.00x53.858 (milímetro)
Tamanho da placa de base do PWB do módulo: 120.00x74.00 (milímetro)
Temperatura de trabalho: -10℃~60℃
Temperatura de armazenamento: -20℃~70℃
Tensão entrada: 3.3V
Pacote incluído:
Versão resistive do toque da tela do TN tela a alta definição *1 da cor de TFT de 4,3 polegadas
Os pinos que começam com A e T são pinos relativos do tela táctil resistive;
B. Os pinos no início do SD são cartão do SD relacionaram os pinos;
Os pinos que começam com C AND F são relacionados ao FLASH de SPI;
D. O resto é pinos relativos ao painel LCD;
E. SPI FLASH não é soldado. Se você precisa do usar, solde-o por favor você mesmo.
tela 1*touch
| Nome | Parâmetro |
| SKU | JC4827M043N |
| Cor da exposição | RGB 565 |
| Modo do toque | Sem toque |
| Tamanho da tela | 4,3 (polegada) |
| Tipo | TFT |
| Motorista IC | SSD1963 |
| Definição | 480*272 (pixel) |
| Relação do módulo | Porta paralela 40PIN |
| Área ativa | 95,04 (L)) X53.86 (W) MILÍMETRO |
| Dimensão externo | 120 (L) X74 (W) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 6:00 |
| Afastamento do PIN | Afastamento do PIN |
| Método da conexão | pino 2,54 |
| Peso do produto (contenção do pacote) | 140g |
| Número | Pin Label | Pin Description |
| 1 | Terra | Terra |
| 2 | 3.3V | entrada de poder 3.3V |
| 3 | NC | Pés vazios |
| 4 | RS | Sinal seleto do registro/dados, 0: Registro 1: Dados |
| 5 | WR | Escreva a operação |
| 6 | RD | Operação lida |
| 7 | DB8 | Porto dos dados |
| 8 | DB9 | Porto dos dados |
| 9 | DB10 | Porto dos dados |
| 10 | DB11 | Porto dos dados |
| 11 | DB12 | Porto dos dados |
| 12 | DB13 | Porto dos dados |
| 13 | DB14 | Porto dos dados |
| 14 | DB15 | Porto dos dados |
| 15 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 16 | F_CS | Microplaqueta instantânea seleta |
| 17 | RESTO | O LCD restaurou o sinal, restauração de baixo nível |
| 18 | NC | Pés vazios |
| 19 | LED_A | Positivo do controle do luminoso |
| 20 | NC | Pés vazios |
| 21 | DB0 | Porto dos dados |
| 22 | DB1 | Porto dos dados |
| 23 | DB2 | Porto dos dados |
| 24 | DB3 | Porto dos dados |
| 25 | DB4 | Porto dos dados |
| 26 | DB5 | Porto dos dados |
| 27 | DB6 | Porto dos dados |
| 28 | DB7 | Porto dos dados |
| 29 | T_CLK | Sinal de pulso de disparo do ônibus de SPI do toque |
| 30 | T_CS | O sinal seleto da microplaqueta do tela táctil, de baixo nível permite |
| 31 | T_DIN | Entrada do ônibus de SPI do toque |
| 32 | NC | Pés vazios |
| 33 | T_DO | Saída do ônibus de SPI do toque |
| 34 | T_IRQ | Sinal da interrupção do tela táctil, de baixo nível quando houver um toque |
| 35 | SD_DO | Pino da saída de dados do cartão do SD |
| 36 | SD_CLK | Pino do pulso de disparo do cartão do SD |
| 37 | SD_DIN | Pino da entrada de dados do cartão do SD |
| 38 | SD_CS | Pino seleto do cartão do SD |
| 39 | NC | Pés vazios |
| 40 | NC | Pés vazios |
