| Número do modelo: | JC2432S028R |
| MOQ: | 300 |
| preço: | ￥45/PCS |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |
toque 2,8" de uma resistência de 2,8 polegadas original esperto da fábrica da exposição de TFT do módulo de SPI LCD TFT da tela de exposição de 240*320 ILI9341
| Nome | Parâmetro |
| SKU | JC2432S028N |
| Cor da exposição | Cor do RGB 65K |

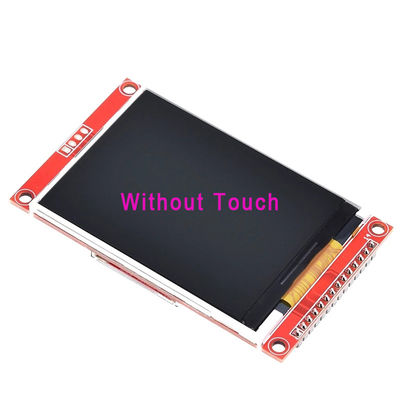

| Modo do toque | Sem toque |
| Tamanho da tela | 2,8 (polegada) |
| Tipo | TFT |
| Motorista IC | ILI9341 |
| Definição | 240*320 (pixel) |
| Relação do módulo | 4-wire SPI |
| Área ativa | 57,60 (L)) X43.20 (W) MILÍMETRO |

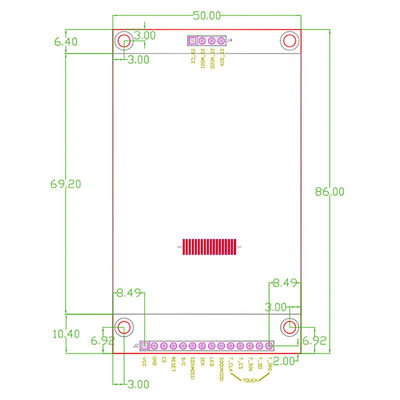

| Dimensão externo | 86,00 (L) X50.00 (W) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 12:00 |
| Peso do produto (contenção do pacote) | 48 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | entrada de poder 5,0 |
| 2 | Terra | Terra do poder |
| 3 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 4 | RESTO | O LCD restaurou o sinal, restauração de baixo nível |
| 5 | D/C | Seleção do registro de controle |
| 6 | SDI (MOSI) | Transmissão de dados do controle |
| 7 | SCK | Sinal de pulso de disparo |
| 8 | Diodo emissor de luz | Controle do luminoso, iluminação de nível elevado, conectada a 3.3V |
| 9 | SDO (MISO) | O ônibus de SPI leu o sinal de dados |
| 10 | T_CLK | Sinal de pulso de disparo do ônibus de SPI do toque |
| 11 | T_CS | O sinal de seleção da microplaqueta do tela táctil, de baixo nível permite |
| 12 | T_DIN | Entrada do ônibus de SPI do toque |
| 13 | T_DO | Saída do ônibus de SPI do toque |
| 14 | T_IRQ | Sinal da interrupção do tela táctil, de baixo nível quando o toque for detectado |
