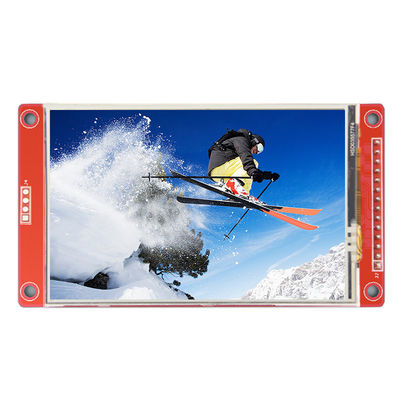

3,5 apoio Resistive de IC ILI9488 do motorista do painel da polegada 480*320 SPI do módulo 3,5 da exposição de TFT do módulo de SPI LCD TFT do toque da polegada
Forneça 51 MCU, stm32 MCU, programa de amostra de Arduino, copie a relação da transferência ao navegador para transferir a informação:
O circuito do hardware do módulo do LCD compreende duas porções: um circuito de controle da exposição do LCD e um circuito de controle do luminoso.
O circuito de controle da exposição do LCD é usado para controlar os pinos do LCD, incluindo os pinos do controle e os pinos de transferência de dados.
O circuito de controle do tela táctil pode controlar o tela táctil para tocar na correspondência e tocar na leitura coordenada (tela táctil opcional).
O circuito de controle do luminoso é usado para controlar o luminoso para estar sobre e. Naturalmente, se o luminoso não é exigido para ser controlado, o pino do controle do luminoso pode diretamente ser conectado à fonte de alimentação 3.3V sem usar o circuito.
O módulo do LCD usa um método de uma comunicação de SPI de 4 fios com um motorista IC de ILI9488 com uma definição de 320x480 e de uma função do toque (opcional). O módulo inclui uma exposição do LCD, uns circuitos do controle do luminoso, e uns circuitos do controle do tela táctil.
| Nome | Parâmetro |
| SKU | JC3248R035R |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Toque Resistive |
| Tamanho da tela | 3,5 (polegada) |
| Tipo | TFT |
| Motorista IC | ILI9488 |
| Definição | 320*480 (pixel) |
| Relação do módulo | 4-wire SPI |
| Área ativa | 73,44 (L)) X48.96 (W) MILÍMETRO |
| Dimensão externo | 99,0 (L) X54.9 (W) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 12:00 |
| Peso do produto (contenção do pacote) | 55 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | entrada de poder 5,0 |
| 2 | Terra | Terra do poder |
| 3 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 4 | RESTO | O LCD restaurou o sinal, restauração de baixo nível |
| 5 | D/C | Seleção do registro de controle |
| 6 | SDI (MOSI) | Transmissão de dados do controle |
| 7 | SCK | Sinal de pulso de disparo |
| 8 | Diodo emissor de luz | Controle do luminoso, iluminação de nível elevado, conectada a 3.3V |
| 9 | SDO (MISO) | O ônibus de SPI leu o sinal de dados |
| 10 | T_CLK | Sinal de pulso de disparo do ônibus de SPI do toque |
| 11 | T_CS | O sinal de seleção da microplaqueta do tela táctil, de baixo nível permite |
| 12 | T_DIN | Entrada do ônibus de SPI do toque |
| 13 | T_DO | Saída do ônibus de SPI do toque |
| 14 | T_IRQ | Sinal da interrupção do tela táctil, de baixo nível quando o toque for detectado |
