3,5 motorista IC ILI9488 do painel do módulo da exposição de Spi 480x320 TFT do módulo do Lcd da polegada

Name: 3,5 motorista IC ILI9488 do painel do módulo da exposição de Spi 480x320 TFT do módulo do Lcd da polegada
Brand: Shenzhen Jingcai Intelligent Co., Ltd.
SKU: JC3248S035N
Price: 58 USD
Availability: InStock

Número do modelo:	JC3248S035N
MOQ:	300
preço:	￥58/PCS
Condições de pagamento:	L/C, T/T
Capacidade de abastecimento:	5000pcs/day

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Tamanho:

3.5inch

Definição:

320*480

Toque:

Sem toque

nome:

JC3248S035N

Ângulo visual:

hora do 12:00

Peso do produto:

50 (g)

Destacar:

Módulo Spi 480x320 do Lcd de 3

5 polegadas

Módulo Spi 480x320 ILI9488 do Lcd

Descrição do produto

3,5 polegadas Sem toque SPI LCD TFT Módulo 3,5 polegadas 480 * 320 Módulo de exibição TFT SPI Painel Driver IC ILI9488 Suporte

Forneça 51 MCU, stm32 MCU, programa de exemplo Arduino, copie o link de download para o navegador para baixar as informações:

Descrição do produto

O circuito de hardware do módulo LCD compreende duas partes: um circuito de controle do visor LCD e um circuito de controle da luz de fundo.

O circuito de controle do display LCD é usado para controlar os pinos do LCD, incluindo pinos de controle e pinos de transferência de dados.

O circuito de controle da tela de toque pode controlar o toque da tela de toque correspondente e a leitura de coordenadas de toque (tela de toque opcional).

● Ecrã a cores de 3,5 polegadas, suporta ecrã a cores de 65K, apresenta cores ricas ·

● Resolução de 320X480 com função de toque opcional·

● Usando o barramento serial SPI, são necessários apenas alguns IOs para iluminar o visor·

● Fácil de expandir o experimento com slot para cartão SD·

● Padrões de processo de nível militar, trabalho estável de longo prazo ·

● Fornecer suporte técnico de driver subjacente·

Parâmetros do produto

Nome	Parâmetro
SKU	JC3248R035N
Cor de Exibição	RGB 65K cores
Modo de toque	sem toque
Tamanho da tela	3,5 (polegadas)
Tipo	TFT
driver IC	ILI9488
Resolução	320*480 (Pixel)
Interface do Módulo	SPI de 4 fios
Área ativa	73,44(L))X48,96(L)MM
Dimensão externa	99,0(L)X54,9(L)MM
Temperatura de operação	-20℃~60℃
Temperatura de armazenamento	-30℃~70℃
Tensão operacional	3,3V
Ângulo visual	12:00 horas
Peso do Produto (Pacote contendo)	50(g)

Definição de interface

Número	etiqueta de alfinete	Descrição do pino
1	VCC	entrada de energia 5.0
2	GND	Terra de energia
3	CS	Sinal de seleção de chip LCD, ativo baixo
4	DESCANSAR	Sinal de reset do LCD, reset de baixo nível
5	D/C	Seleção de registro de controle
6	SDI(MOSI)	Controle de transmissão de dados
7	SCK	sinal do relógio
8	LIDERADO	Controle de luz de fundo, iluminação de alto nível, conectado a 3,3V
9	SDO(MISO)	Sinal de dados de leitura do barramento SPI
10	T_CLK	Toque no sinal de clock do barramento SPI
11	T_CS	Sinal de seleção de chip de tela sensível ao toque, habilitação de baixo nível
12	T_DIN	Toque na entrada do barramento SPI
13	T_DO	Toque na saída do barramento SPI
14	T_IRQ	Sinal de interrupção da tela de toque, nível baixo quando o toque é detectado

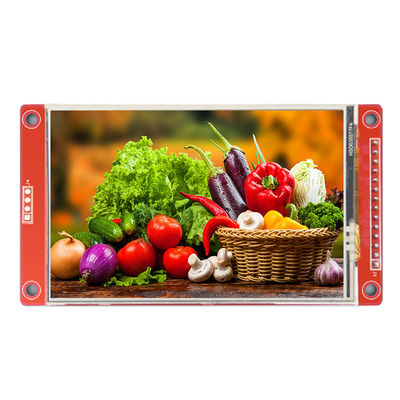

3,5 motorista IC ILI9488 do painel do módulo da exposição de Spi 480x320 TFT do módulo do Lcd da polegada 0

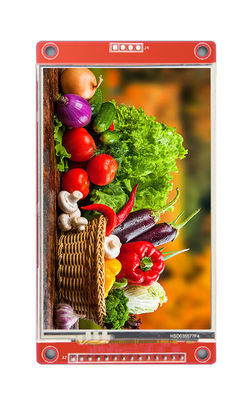

3,5 motorista IC ILI9488 do painel do módulo da exposição de Spi 480x320 TFT do módulo do Lcd da polegada 1

3,5 motorista IC ILI9488 do painel do módulo da exposição de Spi 480x320 TFT do módulo do Lcd da polegada 2

3,5 motorista IC ILI9488 do painel do módulo da exposição de Spi 480x320 TFT do módulo do Lcd da polegada 3
