| Número do modelo: | JC2424S012N |
| MOQ: | 300 |
| preço: | ￥42/PCS |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |

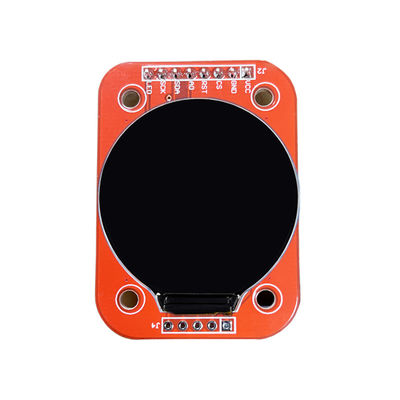

definição completa redonda da relação 240x240 de SPI do fio do motorista 4 do IPS 240*240 GC9A01 do módulo 1,28 da exposição de TFT LCD de 1,28 polegadas”
Forneça 51 MCU, stm32 MCU, cópia a relação da transferência ao navegador para transferir a informação:
O controlador GC9A01 apoia uma definição máxima de 132*162 e de um GRAMA de 48114 bytes. Igualmente apoia ônibus de dados de 8 bits, 9 mordidos, de 16 bits, e 18 mordidos da porta paralela. Igualmente apoia 3 4 do SPI do fio portas de série do fio e. Desde que o controle paralelo exige um grande número portos do IO, o mais comum é controle da porta de série de SPI. O GC9A01 igualmente apoia 65K, projeção a cores de 262K RGB, cor da exposição é exposição muito rica, ao apoiar girando da exposição e do rolo e playback video, exposição em uma variedade de maneiras.
●a tela de uma cor de 1,28 polegadas, projeção a cores do apoio 65K, indica cores ricas ·
●240X240 definição, exposição clara·
●IPS do vidro, exposição de vista completa ·
●Tela de exposição redonda, bom efeito da exposição ·
●Usando o ônibus de série de SPI, toma somente algum o IOs para iluminar a exposição·
●Fácil expandir a experiência com ranhura para cartão do SD·
●padrões do processo da Militar-categoria, trabalho estável a longo prazo ·
●Forneça o suporte laboral sendo a base do motorista·
| Nome | Parâmetro |
| SKU | JC2424S012N |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Sem toque |
| Tamanho da tela | 1,28 (polegada) |
| Tipo | TFT |
| Motorista IC | GC9A01 |
| Definição | 240*240 (pixel) |
| Relação do módulo | 4-wire SPI |
| Área ativa | 32,4 (L) X32.4 (W) MILÍMETRO |
| Dimensão externo | 50,0 (L) X36.0 (W) X3.1 (H) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | IPS de vista completa |
| Peso do produto (contenção do pacote) | 13 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | entrada de poder 5,0 |
| 2 | Terra | Terra do poder |
| 3 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 4 | RESTO | O LCD restaurou o sinal, restauração de baixo nível |
| 5 | A0 | Seleção do registro de controle |
| 6 | SDA | Transmissão de dados do controle |
| 7 | CLK | Sinal de pulso de disparo |
| 8 | Diodo emissor de luz | Conectado a 3.3V |
