| Número do modelo: | JC3248S035C |
| MOQ: | 300 |
| preço: | ￥79/PCS |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |

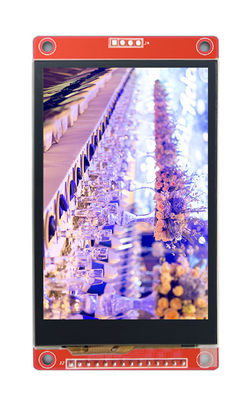

Módulo de exibição TFT LCD SPI de toque capacitivo de 3,5 polegadas Módulo de exibição TFT de 3,5 polegadas 480 * 320 SPI Painel Driver IC ILI9488 Suporte
Forneça 51 MCU, stm32 MCU, programa de exemplo Arduino, copie o link de download para o navegador para baixar as informações:
JC3248S035C é um módulo SPI com toque capacitivo.O chip de toque usa GT911, que suporta multitoque e possui forte capacidade anti-interferência.É amplamente utilizado em algumas ocasiões industriais.O módulo LCD usa o método de comunicação SPI de 4 fios e possui o driver IC ILI9488 com resolução de 320x480 e função de toque (opcional).O módulo inclui display LCD, circuito de controle de luz de fundo e circuito de controle de tela sensível ao toque.
| Nome | Parâmetro |
| SKU | JC3248R035C |
| Cor de Exibição | RGB 65K cores |
| Modo de toque | toque capacitivo |
| Tamanho da tela | 3,5 (polegadas) |
| Tipo | TFT |
| driver IC | ILI9488 |
| Resolução | 320*480 (Pixel) |
| Interface do Módulo | SPI de 4 fios |
| Área ativa | 73,44(L))X48,96(L)MM |
| Dimensão externa | 99,0(L)X54,9(L)MM |
| Temperatura de operação | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão operacional | 3,3V |
| Ângulo visual | 12:00 horas |
| Peso do Produto (Pacote contendo) | 58(g) |
| Número | etiqueta de alfinete | Descrição do pino |
| 1 | VCC | entrada de energia 5.0 |
| 2 | GND | Terra de energia |
| 3 | CS | Sinal de seleção de chip LCD, ativo baixo |
| 4 | DESCANSAR | Sinal de reset do LCD, reset de baixo nível |
| 5 | D/C | Seleção de registro de controle |
| 6 | SDI(MOSI) | Controle de transmissão de dados |
| 7 | SCK | sinal do relógio |
| 8 | LIDERADO | Controle de luz de fundo, iluminação de alto nível, conectado a 3,3V |
| 9 | SDO(MISO) | Sinal de dados de leitura do barramento SPI |
| 10 | C_SCL | Sinal de relógio de barramento I2C de toque capacitivo |
| 11 | C_RST | Sinal de reinicialização da tela de toque capacitivo, habilitação de baixo nível |
| 12 | ||
| 13 | C_SDA | Porta de dados de barramento I2C de toque capacitivo |
| 14 | C_INT | Sinal de interrupção da tela de toque capacitivo, nível baixo quando o toque é detectado |
