| Número do modelo: | JC1216S018N |
| MOQ: | 300 |
| preço: | ￥24/PCS |
| Condições de pagamento: | L/C, T/T |
| Capacidade de abastecimento: | 5000pcs/day |
O circuito do hardware do módulo do LCD compreende duas porções: um circuito de controle da exposição do LCD e um circuito de controle do luminoso.
O circuito de controle da exposição do LCD é usado para controlar os pinos do LCD, incluindo os pinos do controle e os pinos de transferência de dados.
O circuito de controle do luminoso é usado para controlar o luminoso para estar sobre e. Naturalmente, se o luminoso não é exigido para ser controlado, o pino do controle do luminoso pode diretamente ser conectado à fonte de alimentação 3.3V sem usar o circuito.

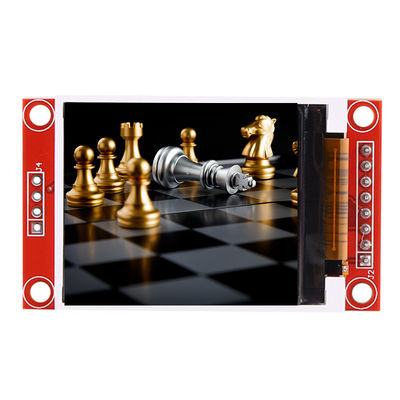

●a tela de uma cor de 1,8 polegadas, projeção a cores do apoio 65K, indica cores ricas ·
●128X160 definição, exposição clara·
●Usando o ônibus de série de SPI, toma somente algum o IOs para iluminar a exposição
●Fácil expandir a experiência com ranhura para cartão do SD·
●padrões do processo da Militar-categoria, trabalho estável a longo prazo ·
●Forneça o suporte laboral sendo a base do motorista
| Nome | Parâmetro |
| SKU | JC1216S018N |
| Cor da exposição | Cor do RGB 65K |
| Modo do toque | Sem toque |
| Tamanho da tela | 1,8 (polegada) |
| Tipo | TFT |
| Motorista IC | ST7735S |
| Definição | 128*160 (pixel) |
| Relação do módulo | 4-wire SPI |
| Área ativa | 35,04 (L) X28.03 (W) MILÍMETRO |
| Dimensão externo | 58,0 (L) X34.7 (W) X2.30 (H) MILÍMETRO |
| Temperatura de funcionamento | -20℃~60℃ |
| Temperatura de armazenamento | -30℃~70℃ |
| Tensão de funcionamento | 3.3V |
| Ângulo visual | hora do 12:00 |
| Peso do produto (contenção do pacote) | 15 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | entrada de poder 5,0 |
| 2 | Terra | Terra do poder |
| 3 | CS | Sinal seleto da microplaqueta do LCD, ponto baixo ativo |
| 4 | RESTO | O LCD restaurou o sinal, restauração de baixo nível |
| 5 | A0 | Seleção do registro de controle |
| 6 | SDA | Transmissão de dados do controle |
| 7 | CLK | Sinal de pulso de disparo |
| 8 | Diodo emissor de luz | Conectado a 3.3V |
